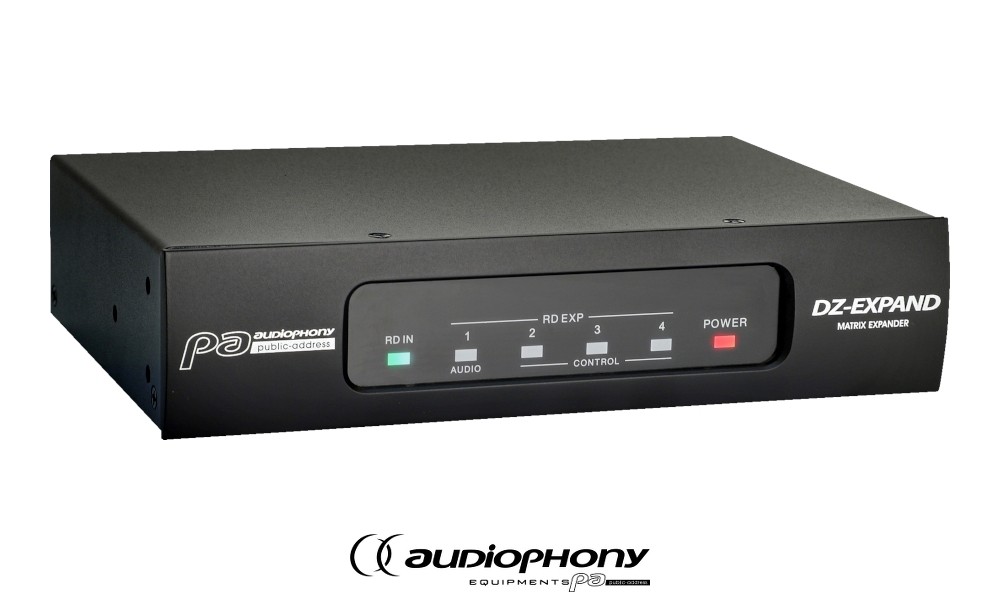

AUDIOPHONY DZ-EXPAND Erweiterungsbox/Schnittstelle für Kontroller

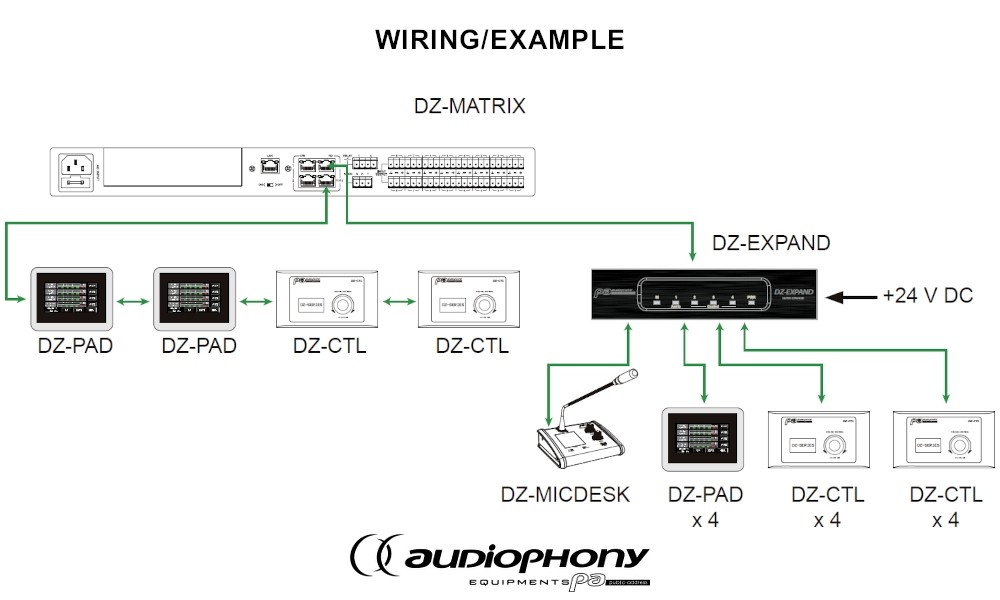

AUDIOPHONY DZ-EXPAND - Mit der Schnittstelle kann die Anzahl der Controller, die an die DZ-MATRIX angeschlossen werden sollen erhöht werden. Es stehen ein Anschluss mit Audioübertragung für DZ-MICDESK, DZ-CTL2OUT und DZ-BOX22 und drei Anschlüsse für DZ-CTL und DZ-PAD zur Verfügung.

Für die Verbindung unter den Geräten wird ein CAT5e- oder CAT6-Netzwerkkabel mit RJ45-Steckern benötigt. Die maximale Kabellänge zwischen DZ-MATRIX oder DZ-EXPAND und den Wandkontrollern beträgt 100m.

Technische Daten

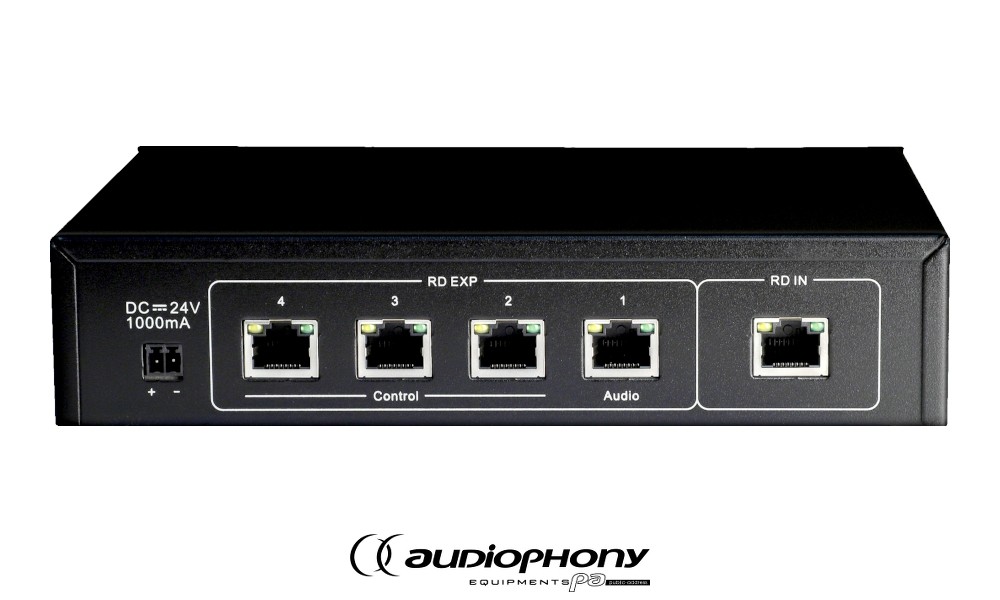

• RD IN - Anschluss für die Verbindung zur DZ-MATRIX
• RD EXP - 1 x Steueranschluss mit Audio für DZ-MICDESK, DZ-CTL2OUT und DZ-BOX22
• RD EXP - 3 x Steueranschlüsse für DZ-CTL und DZ-PAD
• DC 24V - Anschluss für externe Spannungsversorgung (nicht im Lieferumfang enthalten). Werden mehrere Kontroller angeschlossen oder ist die Kabellänge zwischen den Schnittstellen gross, muss die Box mit 24 VDC versorgt werden.

(Herstellerangaben)
